当前位置:首页 > 产品中心 > 电永磁吸盘 >

所属分类:[电永磁吸盘]

  • 产品名称:铣削镗电永磁吸盘
  • 产品简介:
    l模块化设计,适应各式机床行程和各类零件加工;
    l一体式CNC加工,满足高刚性和高强度要求,适应高精
    度产品加工;
    l强劲完美的吸持力,满足强力铣削要求,提升加工效率。

  • 免费咨询热线:400-011-0288
分享到:
  铣削镗电永磁吸盘是一种带有刀库和自动换刀装置,对工件进行多工序加工的高度自动化多功能数控机床。
  铣削镗电永磁吸盘的工作原理是根据零件图纸,制定工艺方案,采用零件加工程序,把加工零件所需的机床动作和全部工艺参数变成机床的数控装置能够接受的信息代码,并把这些信息代码存储在信息载体上,将信息载体送入输出装置,读出信息并送入数控装置。信息进入数控装置以后,经过处理和运算转变为脉冲信号,这些信号有的送到可编程序控制器中控制机床的辅助动作,实现刀具自动更换,有的送到机床伺服系统,驱动机床有关零部件,使机床产生相应运动,如刀具相对于工件的运动轨迹、位移量和速度等实现自动控制,从而完成工件几个面上多工序的加工。

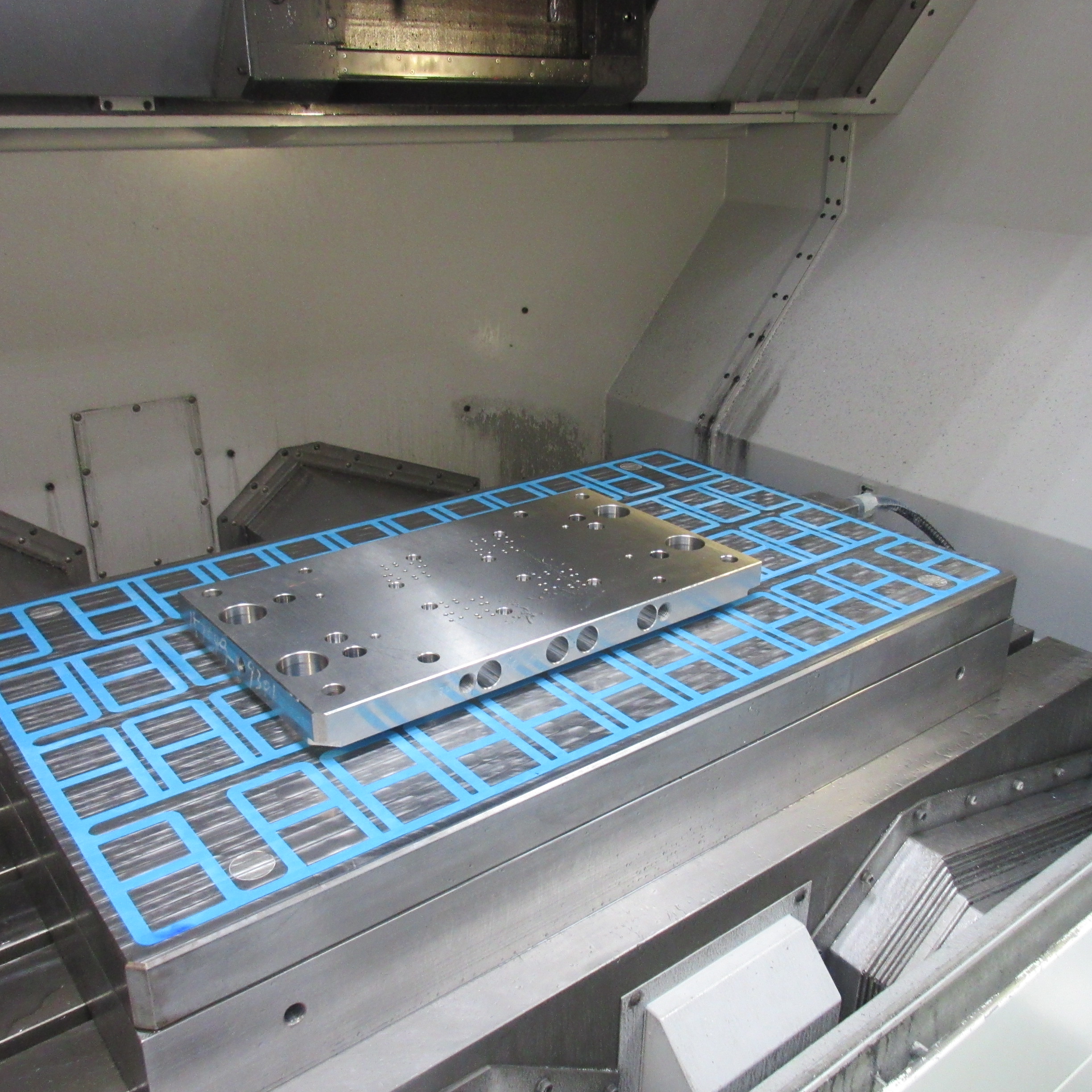

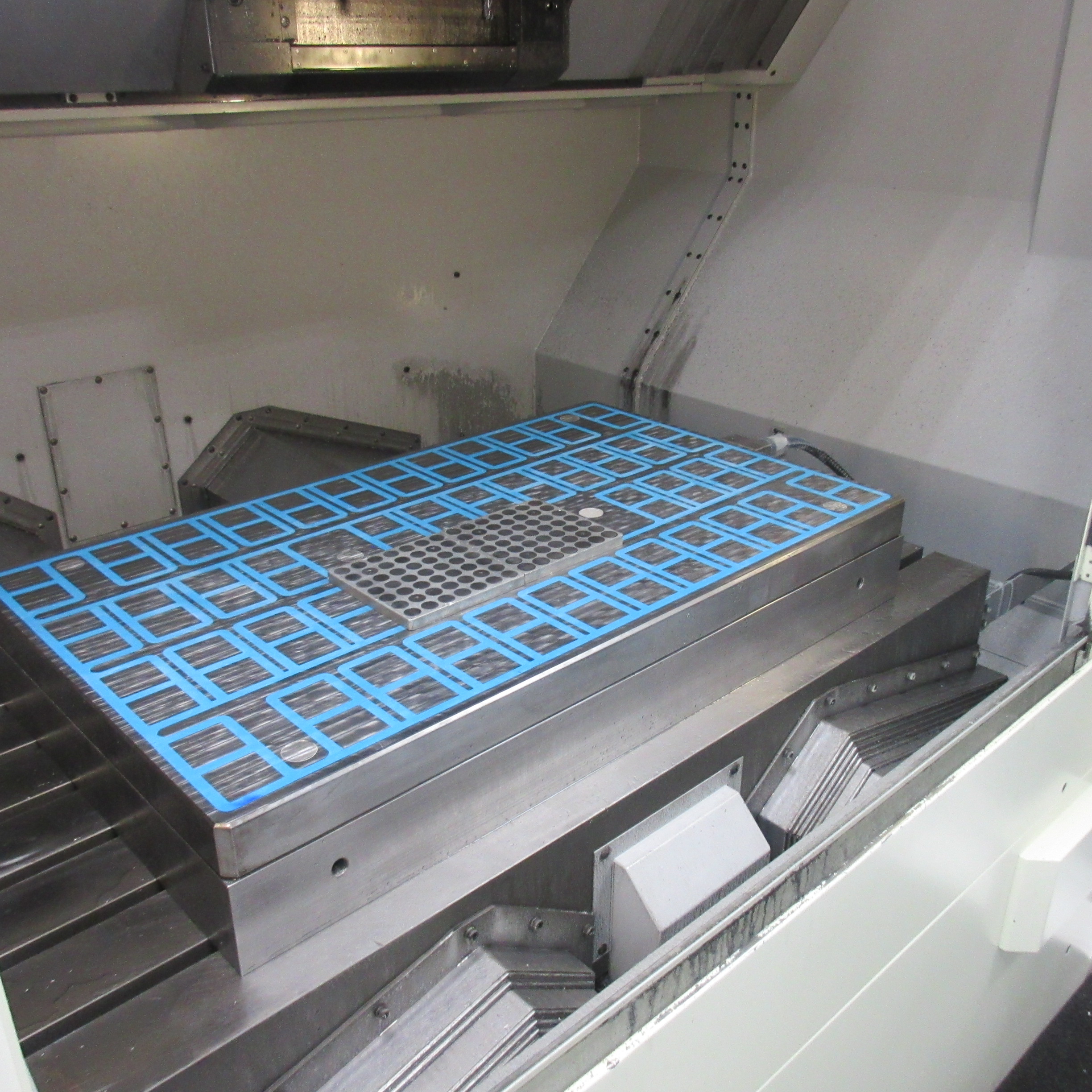

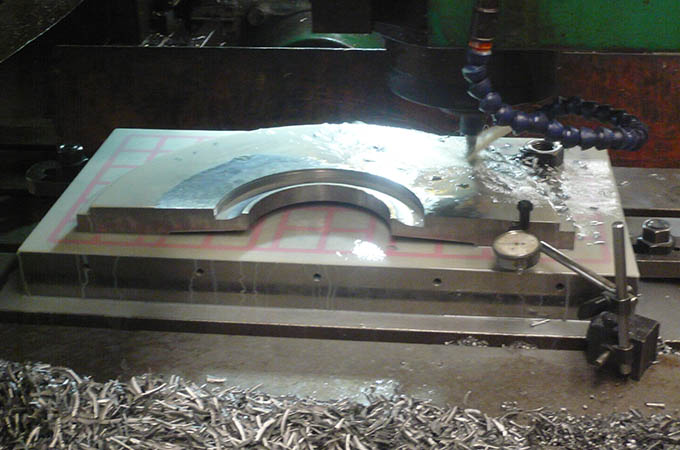

铣削镗电永磁吸盘
  铣削镗电永磁吸盘按其加工工序分为镗铣和车削两大类,按控制轴数可分为三轴、四轴和五轴加工中心。工件在加工中心上经一次装夹后,能对两个以上的表面完成多种工序的加工,并且有多种换刀或选刀功能,从而使生产效率大大提高。

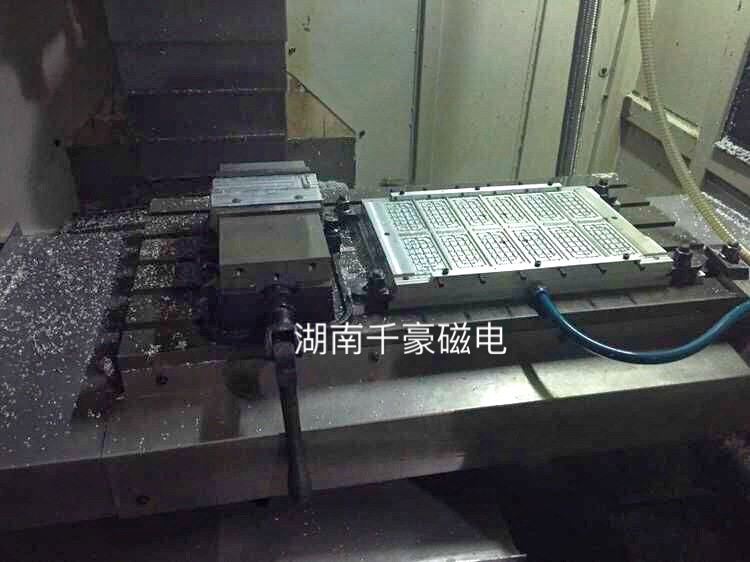

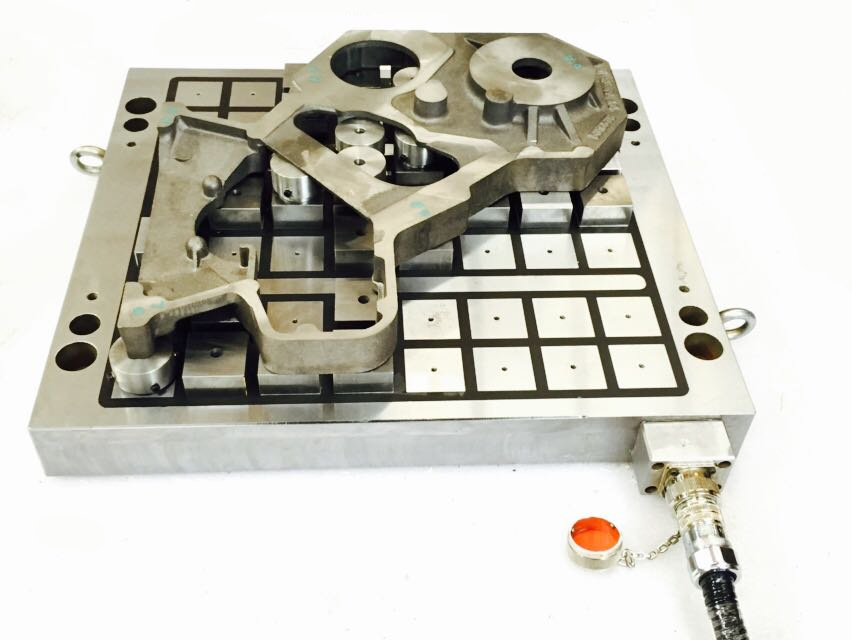

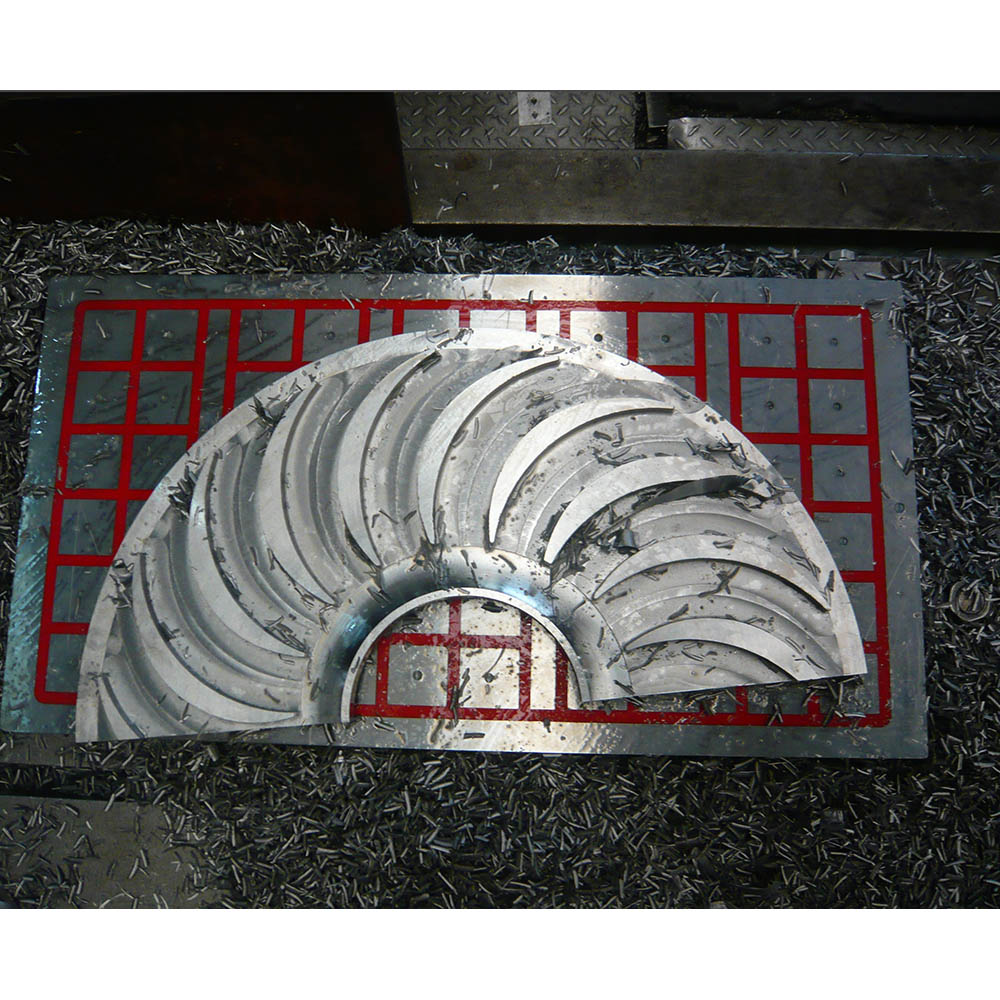

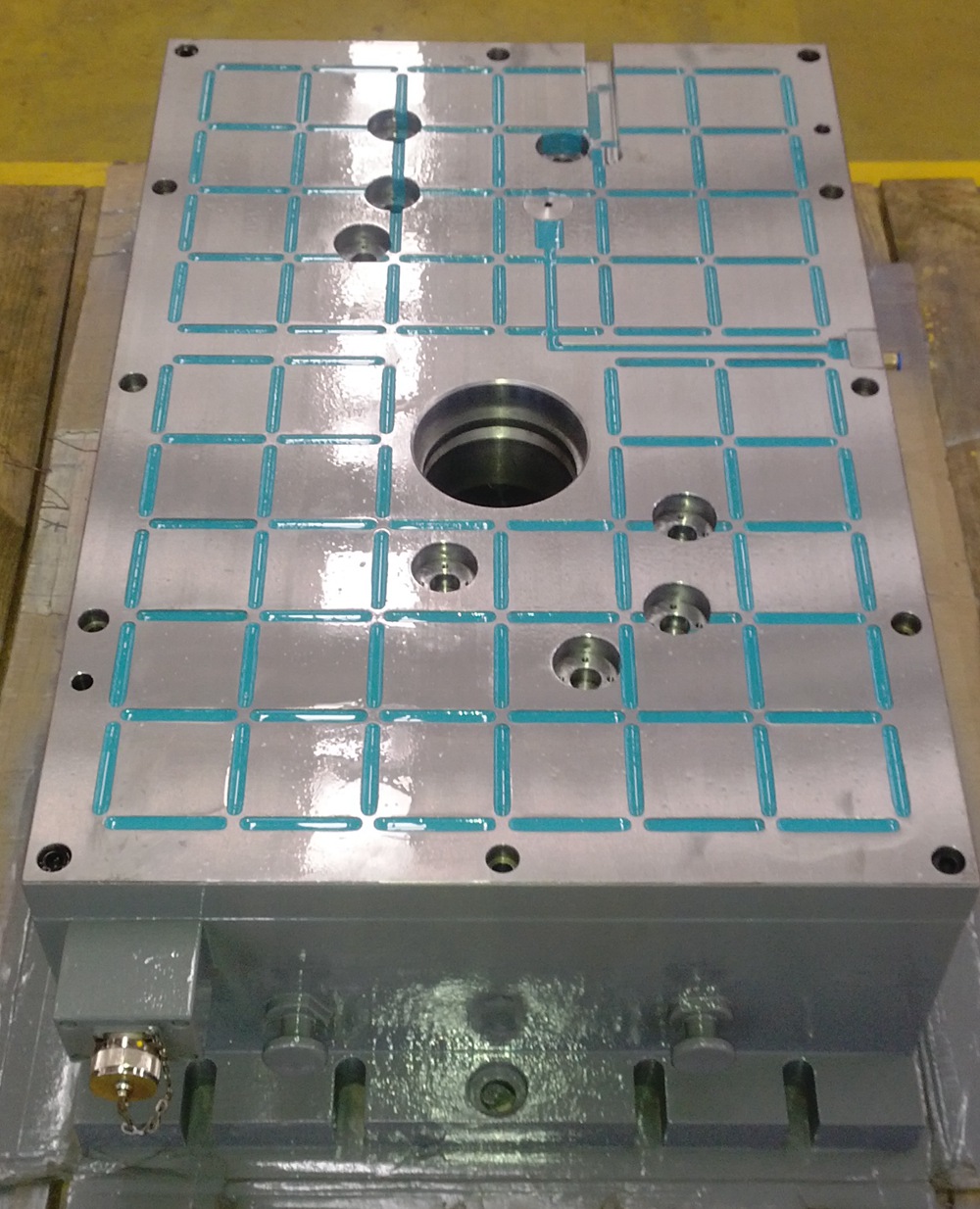

铣削用电永磁吸盘
       电永磁吸盘标准规格表:

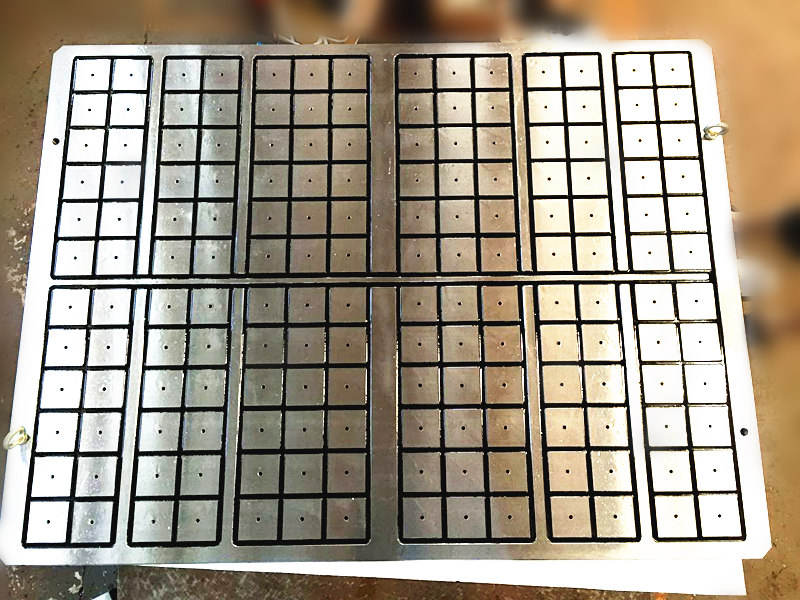

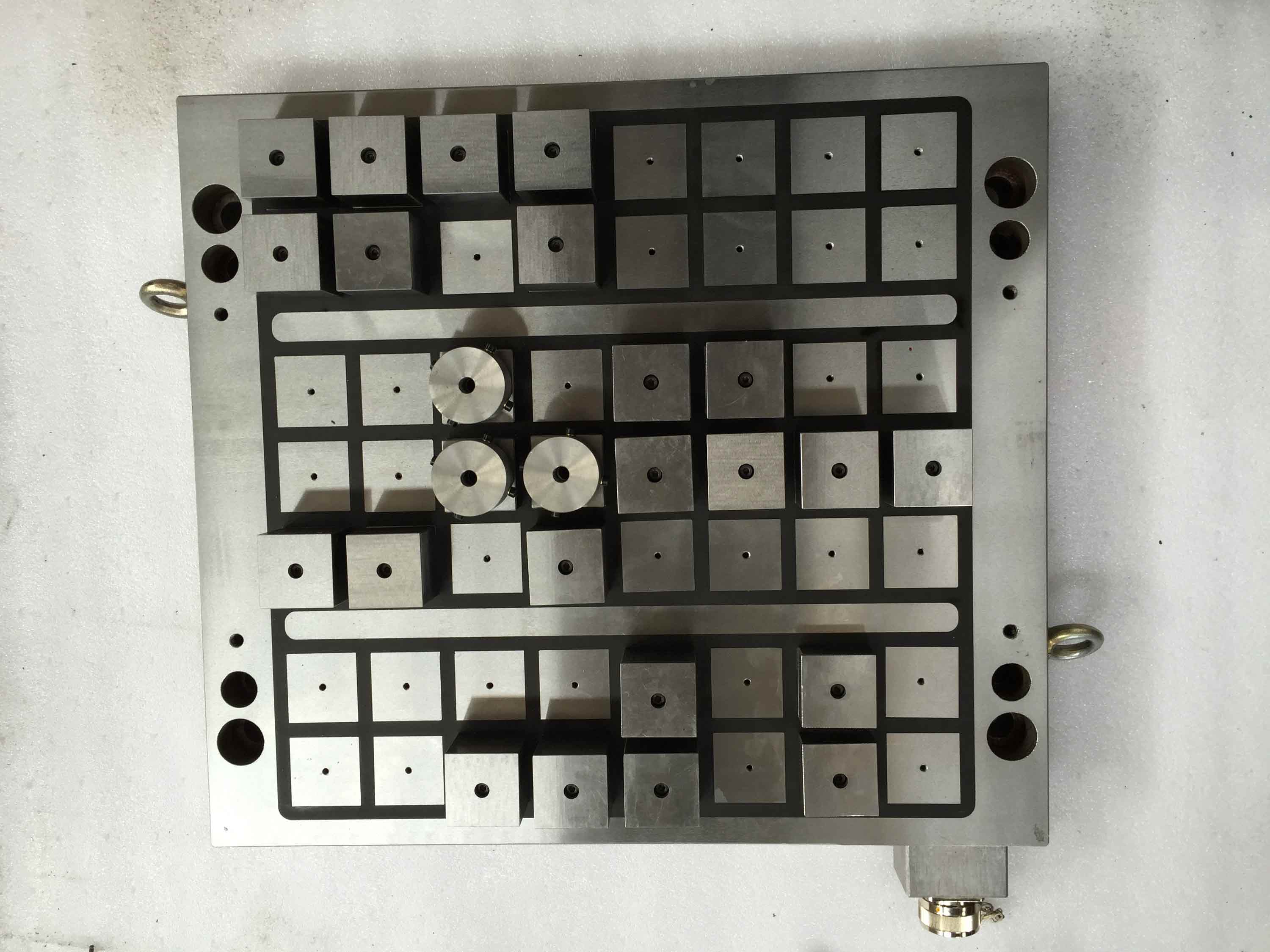

电永磁吸盘
矩形电永磁吸盘选型手册

序号 型号 宽A
(mm)
长B
(mm)
高H(mm)
标准型①强磁型②
磁极尺寸□P(mm) 磁极数
(pcs)
重量(kg)
标准型强磁型
1 QHEP50-2534 250 340 51 65 50 12 40 48
2 QHEP50-2549 250 490 51 65 50 18 50 60
3 QHEP50-2564 250 640 51 65 50 24 60 72
4 QHEP50-2579 250 790 51 65 50 30 80 95
5 QHEP50-2594 250 940 51 65 50 36 90 108
6 QHEP50-25109 250 1090 51 65 50 42 100 120
7 QHEP50-3134 310 340 51 65 50 16 40 50
8 QHEP50-3149 310 490 51 65 50 24 60 72
9 QHEP50-3164 310 640 51 65 50 32 80 95
10 QHEP50-3179 310 790 51 65 50 40 90 108
11 QHEP50-3194 310 940 51 65 50 48 110 122
12 QHEP50-31109 310 1090 51 65 50 58 130 145
13 QHEP50-4334 430 340 51 65 50 28 60 68
14 QHEP50-4349 430 490 51 65 50 42 80 90
15 QHEP50-4364 430 640 51 65 50 56 100 112
16 QHEP50-4379 430 790 51 65 50 70 130 134
17 QHEP50-4394 430 940 51 65 50 84 150 166
18 QHEP50-43109 430 1090 51 65 50 98 170 188
19 QHEP50-4334 490 340 51 65 50 28 80 88
20 QHEP50-4349 490 490 51 65 50 42 90 102
21 QHEP50-4364 490 640 51 65 50 56 120 134
22 QHEP50-4379 490 790 51 65 50 70 140 156
23 QHEP50-4394 490 940 51 65 50 84 170 188
24 QHEP50-43109 490 1090 51 65 50 98 190 210
25 QHEP50-6134 610 340 51 65 50 38 80 88
26 QHEP50-6149 610 490 51 65 50 54 110 120
27 QHEP50-6164 610 640 51 65 50 72 140 152
28 QHEP50-6179 610 790 51 65 50 90 180 194
29 QHEP50-6194 610 940 51 65 50 108 210 226
30 QHEP50-61109 610 1090 51 65 50 126 230 248

序号 型号 宽A
(mm)
长B
(mm)
高H(mm)
标准型①强磁型②
磁极尺寸□P(mm) 磁极数
(pcs)
重量(kg)
标准型强磁型
1 QHEP70-2534 240 430 51 65 70 8 40 48
2 QHEP70-2549 240 630 51 65 70 12 60 70
3 QHEP70-2564 240 820 51 65 70 16 70 82
4 QHEP70-2579 240 1020 51 65 70 20 90 104
5 QHEP70-2594 320 430 51 65 70 12 50 58
6 QHEP70-25109 320 630 51 65 70 18 80 90
7 QHEP70-3134 320 820 51 65 70 24 100 112
8 QHEP70-3149 320 1020 51 65 70 30 120 134
9 QHEP70-3164 400 430 51 65 70 16 70 78
10 QHEP70-3179 400 630 51 65 70 24 100 110
11 QHEP70-3194 400 820 51 65 70 32 120 132
12 QHEP70-31109 400 1020 51 65 70 40 150 164
13 QHEP70-4334 490 430 51 65 70 20 80 88
14 QHEP70-4349 490 630 51 65 70 30 110 120
15 QHEP70-4364 490 820 51 65 70 40 150 162
16 QHEP70-4379 490 1020 51 65 70 50 180 194
17 QHEP70-4394 580 430 51 65 70 24 90 98
18 QHEP70-43109 580 630 51 65 70 36 130 140
19 QHEP70-4334 580 820 51 65 70 48 170 182
20 QHEP70-4349 580 1020 51 65 70 60 220 234
备注:①标准型:适用于表面粗糙度较好、导磁性好的工件进行粗加工、精加工;②强磁型:适用于表面粗糙度较差、导磁性不好的工件进行粗加工、精加工。

此文关键词:铣削镗电永磁吸盘,铣削用电永磁吸盘,电永磁吸盘
