所属分类:[ 机器人自动化电永磁 ]

  • 产品名称:苹果手机平板电脑加工用电永磁吸盘
  • 产品简介:产品详细的参数请查看最下面的表单
    可替代气动工具,可以作为玻璃加工吸盘,
    主要用于苹果等品牌手机、ipad等平板电脑的面板加工。
  • 免费咨询热线:400-011-0288
分享到:
苹果手机平板电脑加工用电永磁吸盘是用于快速自动化加工流水线,具有精度高、磁力均匀、漏磁小、气隙磁场高的特点。可替代气动工具,可以作为玻璃加工吸盘,主要用于苹果手机等品牌手机、ipad等平板电脑的面板加工。现已成功用于富士康、华为等公司iphone手机、平板电脑的加工。

手机壳体加工电永磁吸盘的类别
根据封装方式的不同分为两类:
  ● 全钢型电永磁吸盘
  特点:
  1、全钢型电永磁吸盘表面全钢,防水耐用;
  2、磁极面平面度和平行度不受其它因数干扰;
  3、生产周期短

手机平板电脑加工用电永磁吸盘

  ● 普通电永磁吸盘特点:
  1、防护等级:IP68;
  2、磁极面直观可视;
  3、退磁后的表面磁场为“零”
  4、树脂固化周期长,生产周期长。
手机平板电脑加工用电永磁吸盘

手机壳体加工电永磁吸盘原理

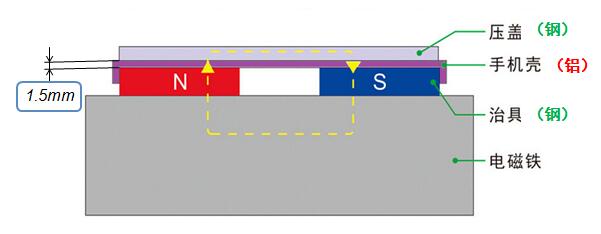

  ● 非导磁工件夹持原理

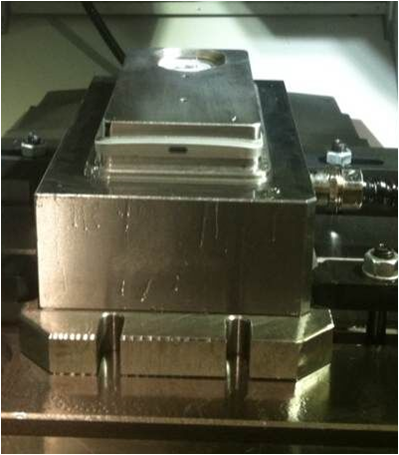

手机壳体加工电磁铁原理;非导磁工件夹持原理
  1、电磁铁通过治具(导磁板)吸附压盖,将手机壳(铝,不导磁)压紧,来达到夹持目的。
  2、铝壳的厚度在2mm以下,否则需要特制,且电磁铁外形尺寸需加大。

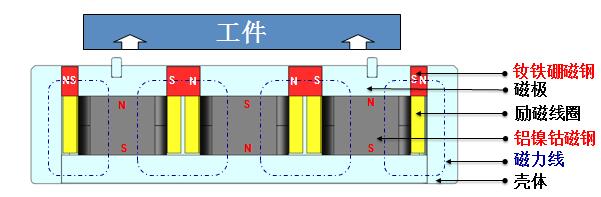

  ● 电永磁吸盘原理
手机壳体加工电磁铁原理
【退磁状态:磁力线在电磁铁内部形成磁回路(释放工件)】
手机壳体加工电磁铁原理
充磁状态:磁力线通过压板形成磁回路(夹持工件)

电永磁吸盘导磁板制作要求
导磁板:
  根据产品仿形制作,导磁板的精度直接影响到产品加工的良品率
     隔磁孔的设计直接影响到夹持工件的吸力大小

  制作要求:
  1、厚度在10~15mm左右;
  2、表面精抛光,粗糙度Ra0.8
  3、表面镀镍防锈处理
  4、导磁板大小尽量设计小于磁力区域(见下图)
导磁板制作要求

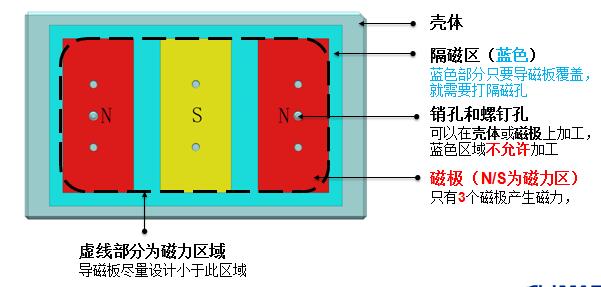

隔磁孔的设计原则

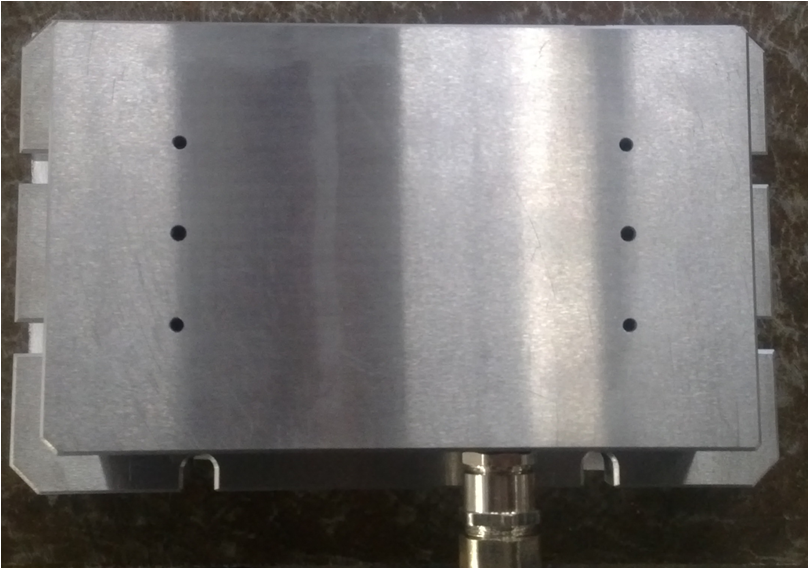

电永磁吸盘磁极面(正面):
手机加工电永磁吸盘

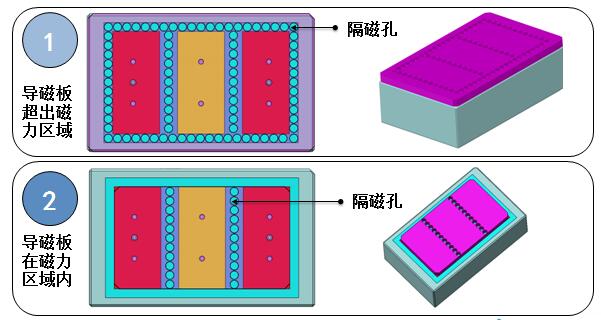

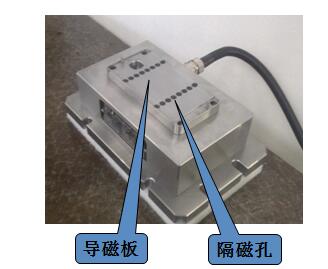

导磁板和隔磁孔的布置图:
电永磁吸盘导磁板和隔磁孔的布置图

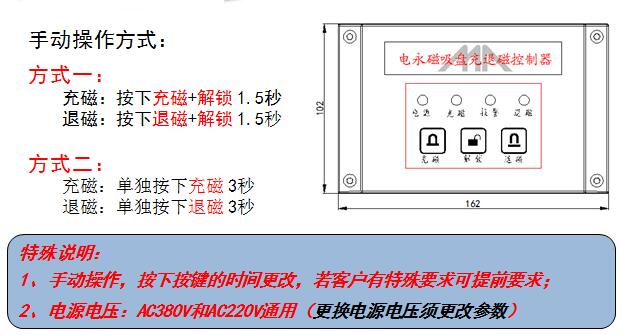

电永磁吸盘控制器
电磁铁控制器手动操作方式

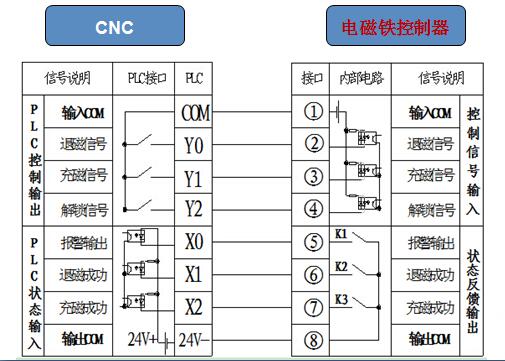

PLC接线说明
电永磁吸盘PLC接线说明

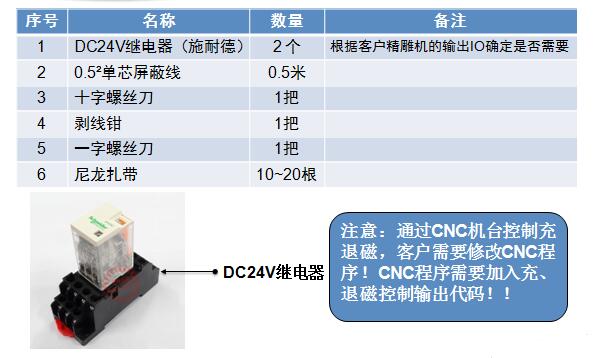

PLC接线所需物料(单台机)
电永磁吸盘 PLC接线所需物料

磁力参数
电永磁吸盘技术要求:
  1、无隔空的情况下,承受垂直拉拔力16kg每平方厘米;2、1mm隔空情况下,承受15kg以上的侧推力;
  3、3mm隔空可承受垂直拉拔力20kg ;
  4、实际加工产品时可承受垂直拉拔力40kg以上;
备注:
  1、客户的产品(如铝件,非导磁)厚度≤ 2 mm,电磁铁只需要根据客户产品长、宽更改尺寸大小即可!
  2、若客户的产品(如铝件,非导磁)厚度> 2 mm,则需要建模设计。

电永磁吸盘优势
手机加工电永磁吸盘
  ■  专为手机外壳加工设计开发,
      用于手机外壳(铝壳)铣削、高光加工用。

  ■  对比传统气动夹具的优势:
     1、吸力强劲,夹持可靠
     2、上下料简单快速
     3、使用寿命远远大于气缸寿命
     4、后续无维护,无需配套设备
     5、更换同类产品只需更换导磁板
手机加工电永磁吸盘

湖南千豪机电技术开发有限公司可根据客户要求独立设计制作各种场合和各种用途的电永磁吸盘。
电永磁吸盘
电永磁吸盘
电永磁吸盘
