千豪图解:机床夹具的分类及电永磁工装夹具的原理

点击: 来源:网络 发表日期:2017-11-02 15:43:33
  机床夹具亦可按使用的机床来分类,或者按照所采用的夹紧动力源分类。

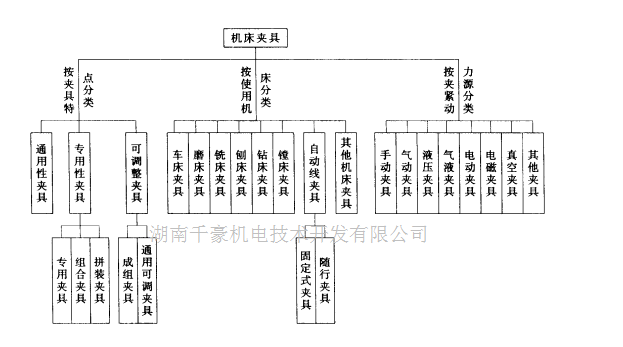

  机床夹具分类如下:
电永磁工装夹具,千豪磁电
  关于电永磁夹具又称为电控永磁吸盘,由放置于导磁体间不可逆磁体与其下面的可逆磁体及套在可逆磁体外的电磁线圈、外壳组成。通过改变电磁线圈的电流方向,实现磁路的闭合,达到吸持或卸下工件的目的。新一代电永磁夹具具有吸力强大,单面吸持多面加工,安全不带电,无温升,无热变形,加工精度高和操作简单等特点。
  工作原理: 电永磁夹具的工作原理是利用不同永磁材料的特性,通过电控系统对内部磁路的分布进行控制和转换,使系统内部磁场取得自身平衡,或呈消磁状态,或释放到夹具的上表面,即充磁状态。
  用途: 电永磁夹具可用于对钢铁材料的切削、磨削、铣削等加工的吸持夹紧,切换状态紧靠电源按钮,断开就不存在磁场,吸持就永远有磁性,而且磁力不随时间而衰减,即使断电或拖线电缆损坏也不受影响,故被称为安全型夹具。
  优点:
        1.吸持力强劲。理论上,单位电永磁夹具的夹紧力达150KN,远远大于切削力,即使是表面不平的毛皮件,也能够安全吸住,即使铣削调质硬度为52HRC的淬硬工件,也同样可以正常工作。
  2.无剩磁、漏磁现象。电永磁夹具在吸持夹紧加工过程中,只是夹具表面存在磁力,其他各面不存在漏磁现象,不仅对刀具无任何影响,而且卸下工件后,夹具和工件都不会存在剩磁,原因在于系统内部有电控退磁装置,能够对工件和夹具自动退磁处理。
  3.使用方便。电永磁夹具的优点还在于工件定位与夹持非常方便,不需要繁琐与费劲的人力操作。同时,由于吸持力只是在工件底面,工件不需要使用夹板夹紧,避免了夹板夹紧力所导致的工件变形和划伤。电永磁夹具可实现工件的自动调整,在达到工件无内应力加工的同时,还可以做到机床无振动切削、磨削、铣削等,能够延长机床的使用寿命。
此文关键字: 电永磁 工装夹具
