当前位置:首页 » 产品中心 > 电永磁吸盘 >

所属分类:[ 电永磁吸盘 ]

  • 产品名称:圆形电永磁吸盘
  • 产品简介:
    适用于卧式车床、立式车床、
    立式磨床等圆盘状、环状工件的吸持加工
    l 全密封防水,高刚性,无维护
    l 完美强劲的吸持力,加工稳定
    l 具备消磁功能,可使工件消磁
  • 免费咨询热线:400-011-0288
分享到:
         哪里有圆形电控永磁吸盘,最好的电控永磁吸盘生产商首选湖南千豪机电,质量可靠,价格优惠。

         圆形电控永磁吸盘系列为小型车床专用电永磁吸盘,特别适合于夹持小型盘类导磁工件,采用模块化设计,具有吸力大,装夹方便等优点,预充磁功能能方便实现工件的初定位操作,透磁深度浅型(DYCC1-B系列)还能方便夹持厚度低至6mm的薄形工件。完全可替代永磁吸盘,且具有剩磁小,单位吸力大的优点。

  湖南岳阳千豪机电技术开发有限公司采用最先进的电控永磁技术工艺标准,设计研发了具有自动辅助定位功能的新型电永磁吸盘电永磁吸盘3s即可完成工件的装夹定位,一面装夹五面加工,真正实现高效率加工作业。
  湖南千豪电永磁吸盘全部采购国内外最优质的原材料,吸盘具有多种型号尺寸,可满足不同需求,工件夹持定位无障碍,可自由加工工件其他五面,真正发挥一面夹持五面加工的功能。

  电永磁吸盘适用于车床,CNC五轴精密分度装置、CNC五轴综合切削加工机床等结合使用,吸盘采用圆形放射性磁极结构,适合圆形及任何形状工件夹持,工件在夹紧时同时接触所有磁极,可发挥强大的夹持力,对工件产生强大吸力。

电永磁吸盘工作原理:
  此系列电永磁吸盘采用多磁路电控设计,充退磁时间小于0.5s(视磁盘大小而定),吸盘磁力可调。吸盘在充磁后无需继续供电,可通过快速接头卸下连接电缆。电永磁吸盘也可随主轴自由旋转,电永磁吸盘的供电由导电滑环机构提供,无需插拔快速接头,减少拔插时间,提高工作效率。

  电永磁吸盘在加工作业时几乎不使用电源,只需短时瞬间通电充退磁,线圈不发热,磁盘没有任何热变形,保证吸盘自身以及加工工件精度。电控永磁吸盘只要在完成充磁的动作后断开电源磁力不受影响,磁力也不会随时间的延长而出现磁力衰减的现象,保证工件在加工过程中稳定的夹持力保证安全性。

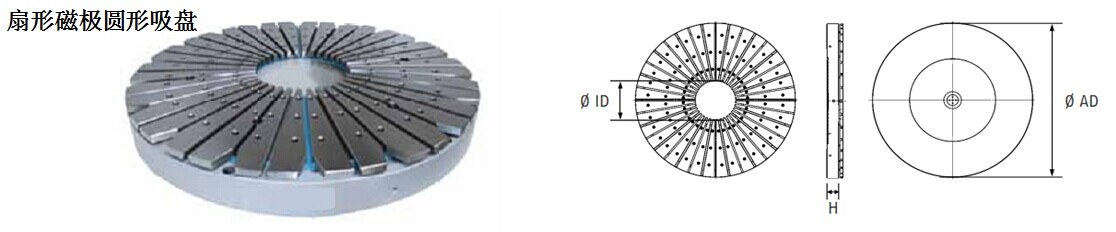

扇形圆形吸盘
扇形磁极圆形吸盘型号参数表:
序号 型号 直径ØAD (mm) 直径ØID
 (mm)
高度H
(mm)
极对数
(pcs)
重量
(kg)
最大转速
转/分
1 QHEPS1-400 400 60 133 12 140 1000
2 QHEPS1-500 500 70 133 12 219 800
3 QHEPS1-600 600 150 117 12 281 650
4 QHEPS1-700 700 150 133 18 313 550
5 QHEPS1-800 800 250 117 18 384 500
6 QHEPS1-900 900 250 117 18 497 450
7 QHEPS1-1000 1000 250 117 18 631 400
8 QHEPS1-1100 1100 300 117 24 781 350
9 QHEPS1-1200 1200 300 117 24 943 320
10 QHEPS1-1300 1300 300 117 24 1124 300
11 QHEPS1-1400 1400 400 117 24 1322 280
12 QHEPS1-1500 1500 500 117 36 1525 270
13 QHEPS2-400 400 60 133 12 140 600
14 QHEPS2-500 500 70 133 12 219 600
15 QHEPS2-600 600 150 133 12 313 600
16 QHEPS2-700 700 150 117 18 384 600
17 QHEPS2-800 800 250 117 18 497 600
18 QHEPS2-900 900 250 117 18 631 450
19 QHEPS2-1000 1000 250 117 18 781 400
20 QHEPS2-1100 1100 300 117 24 943 350
21 QHEPS2-1200 1200 300 117 24 1124 300
22 QHEPS2-1300 1300 300 117 24 1322 280
23 QHEPS2-1400 1400 400 117 24 1525 270
24 QHEPS2-1500 1500 500 117 36 1742 240

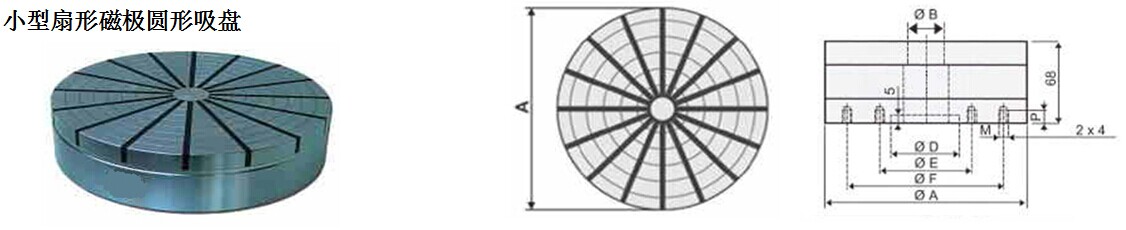

小型扇形磁极圆形吸盘
小型扇形磁极圆形吸盘参数表:
序号 型号 H B C D H7 E F G MxP Pole Kg Max.u
/min
1 QHEPSS-130 130 86 16 20 50 100 5 4-M6x12 10 10 1800
2 QHEPSS-150 150 86 20 24 50 80 120 5 4-M6x12 10 12 1700
3 QHEPSS-200 200 86 28 30 60 110 180 5 4-M6x12 12 20 1500
4 QHEPSS-250 250 96 30 50 80 140 220 5 4-M6x12 16 38 1200
5 QHEPSS-300 300 96 40 58 150 180 260 6 4-M8x16 16 54 1000
6 QHEPSS-350 350 96 40 58 170 220 300 6 4-M8x16 20 72 900
7 QHEPSS-400 400 96 40 58 200 260 340 8 4-M8x16 20 98 800
8 QHEPSS-500 500 96 60 75 200 300 400 8 4-M8x16 24 154 700
9 QHEPSS-600 600 96 90 100 250 350 450 8 4-M10x20 30 220 600

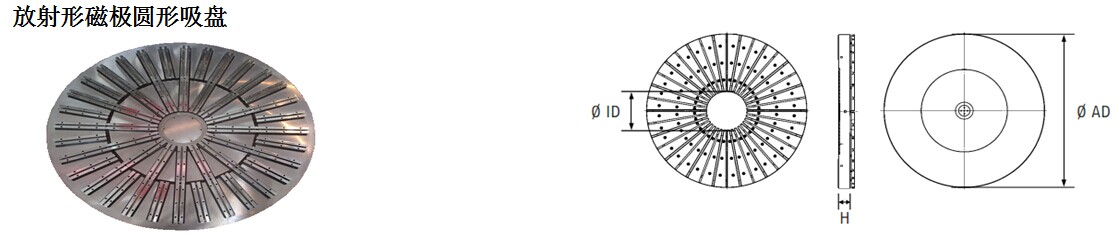

放射形圆形吸盘
放射形磁极圆形吸盘参数表:
序号 型号 直径ØAD (mm) 直径ØID
 (mm)
高度H
(mm)
重量
(kg)
最大转速
转/分
1 QHEPR50-500 500 70 86 140 800
2 QHEPR50-600 600 100 86 200 600
3 QHEPR50-700 700 100 86 280 600
4 QHEPR50-800 800 100 86 420 600
5 QHEPR50-1000 1000 150 106 650 600
6 QHEPR50-1200 1200 150 106 980 600
7 QHEPR50-1400 1400 150 106 1280 450
8 QHEPR50-1600 1600 150 106 1680 400
9 QHEPR50-1800 1800 200 136 2680 350
10 QHEPR50-2000 2000 200 136 3280 300
11 QHEPR50-2400 2400 200 136 4860 280
12 QHEPR50-2600 2600 200 136 5280 270
13 QHEPR50-2800 2800 200 136 6800 240
序号 型号 直径ØAD (mm) 直径ØID
 (mm)
高度H
(mm)
重量
(kg)
最大转速
转/分
1 QHEPR70-1000 1000 150 106 680 600
2 QHEPR70-1200 1200 150 106 980 600
3 QHEPR70-1400 1400 150 106 1360 500
4 QHEPR70-1600 1600 150 106 1800 450
5 QHEPR70-1800 1800 200 126 2800 400
6 QHEPR70-2000 2000 200 126 3420 350
7 QHEPR70-2200 2200 200 126 4200 300
8 QHEPR70-2400 2400 200 126 5180 280
9 QHEPR70-2600 2600 200 126 5600 270
10 QHEPR70-2800 2800 220 126 6680 240

圆形电永磁吸盘,电永磁吸盘厂家
电永磁吸盘厂家,电永磁吸盘
圆形电永磁吸盘
圆形电永磁吸盘

更多产品信息,请联系湖南千豪机电技术开发有限公司。http://www.hnqianhao.cn/
